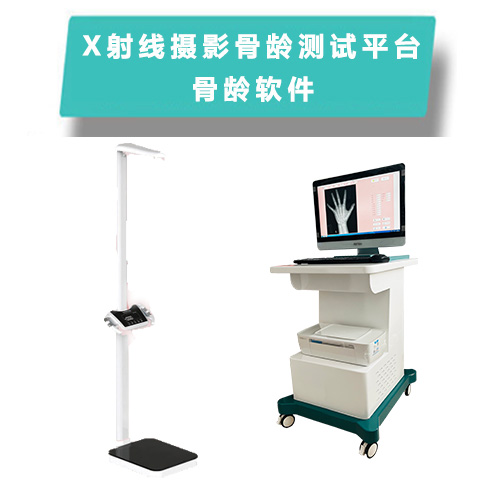

X射线摄影骨龄测试系统

产品介绍：

骨龄X射线摄影系统是测评人体骨发育成熟程度的指标，测评不仅可以确定儿童的生物学年龄，而且还可以通过骨龄及早了解儿童的生长发育潜力，还准确预测儿童的成年身高以及未来的生长曲线

技术参数：

1、 骨龄数值AI智能分析评测，计算机辅助骨发育分期评价。配有图文并茂的骨发育分期特征图谱（包括示意图和X线图谱），方便骨发育分期评价。

★2、 评测原理： 采用CHN法和TW3，定量评测发育早晚程度。按照国家体育总局颁布的行业标准《中国人手腕骨发育标准——CHN法》。

3、评测部位：手指骨、掌骨、腕骨及桡骨端正位X光片。

4、人工智能识别（AI）自动扫描读取模块:单机版，不限制使用次数。

5、骨骺辅助评测分期：每个成熟指征均有图谱和说明文字

6、系统功能： 评测模块+自动分析模块+显示输出模块集成自动一体化设计

7、适用范围： 女0.0-18.0岁，男0.0-19.0岁

8、自动输出分析报告：针对每份检测结果自动分析诊断并生成报告，可针对不同性别骨龄人群输出相对应的参考值并自动分析诊断，同时输出4份A4中文报告单；自动分析检测结果并生成指导建议报告实时打印包括骨发育成熟度曲线报告、身高评估报告单、BMI分析报告单、生长发育综合报告单

★9：可选配生长发育心理评估模块：行为测试、学龄前注意力测试、孤独症评定量表、汉密尔顿抑郁量表、上海市儿童多动症行为量表等量表。

10、可选配检测体重、身高值、BMI、脂肪量、基础代谢、蛋白质、身体年龄等参数。

11、评价功能：CHN法骨龄评价身高偏离程度及发育阶段、CHN法来评价预测成年身高、用中国人遗传身高算法计算遗传身高（MCH法）靶身高、CHN法来预测女孩的初潮时的年龄、评测体质指数（BMI）

12、 评测时间： ≤15秒/样本

13、自学习功能：系统设置查看图谱、图谱模拟测验和读片练习可供临床进行模拟演练

14、自动报错功能：自动查找不同颜色识别发育分期的参照骨或因变异与其它参照骨发育程度明显不一致的参照骨

15、数据管理：可对数据进行多条件搜索、编辑、导出、导入等管理

16、自动分析。①骨龄评价分析功能，可精确到0.1岁只需要输入骨等级所有骨龄的计算结果瞬间呈现；②身高、体重、体重指数评价和自动分析功能上线，用户只需输入相关信息量软件会自动分析出相关的报告和相对应的临床指导建议；③骨龄评价的自学习和练习功能，在骨龄学习与练习模块中，含有手腕各骨发育等级的定义，及大量儿童手腕X线片，供使用者学习与读片练习。定期进行骨龄评价可靠性检验是骨龄评价质量控制的重要措施。检验时使用者以一定的时间间隔，重复阅读一定数量的手腕x线片，通过进一步学习和练习，可以有效地提高读片的可靠性，达到骨龄评价读片质量控制目的。

17、获得计算机软件著作权登记证书及软件产品证书。

★18、符合并优于三项国家技术规范的安全防护要求：《辐射环境监测技术规范》(HJ61-2021)、《环境y辐射剂量率测量技术规范》(HJ1157-2021)、《放射诊断放射防护要求》(GBZ130-2020)（提供检测报告）

19、智能骨龄DR技术参数

1组合式X射线发生器:

1.1管电压：（40～110）kV

1.2管电流：（20～100）mA

1.3加载时间：（10～4000）ms

1.4电流时间积：（0.2～200）mAs

★1.5输出标称电功率：5kW，提供检测报告证明文件

1.6输入电源电压：AC220V

1.7输入电源频率：50Hz

1.8高压变压器结构：非工频

1.9逆变频率：30kHz

★1.10最大峰值电压：125kV，提供检测报告证明文件

★1.11焦点：小焦点：0.6mm；大焦点：1.8mm，提供检测报告证明文件

1.12阳极输入功率：小焦点1.27kW；大焦点5.3kW

★1.13阳极热容量：40kJ，提供检测报告证明文件

1.14靶角：15度

2限束器:

2.1工作电源：12VDC，20W

2.2固有滤波：1.0mm Al/75kV

2.3最大辐射野：在SID 1m 处，均为430mm×430mm

2.4最小辐射野：0×0 mm

★2.5照度：≥200 lx，提供检测报告证明文件

2.6限束器启闭轻便、灵活、可靠，在实际运用时，能调节出任意大小的矩形照射野，光电定位定时30秒，自动关闭

3平板探测器:

★3.1传输方式：无线，提供检测报告证明文件

3.1成像介质：非晶硅

3.2闪烁体类型：CsI

3.3像素尺寸：139μm

3.4成像区域：427mm×427mm

★3.5像素矩阵：3,072×3,072px，提供检测报告证明文件

3.6灰阶：14bit

★3.7空间分辨率：不小于3.6lp/mm。，提供检测报告证明文件

3.8低对比度分辨率：标称入射野模式下的低对比度分辨率不大于1.0%

★3.9动态范围：在标称视野模式下可辨别的动态阶楔数不小于16，提供检测报告证明文件

3.10影像均匀性：不大于2.5%

3.11有效成像区域：标称值为427mm×427mm，实际有效视野尺寸大于标称值的95%

3.12残影：无可见残影存在

3.13伪影：无可见影响临床诊断的伪影存在

附注：

《中国人手腕骨发育标准——CHN法》——TY/T 001-92 中华人民共和国体育运动委员会发布 人民体育出版社  1992、《中国人骨成熟度评价标准及应用—CHN计分法和骨龄标准图谱》人民体育出版社 1995、《中国人骨发育研究报告》 国家体委“中国人骨发育研究”课题组1990、《2000年国民体质监测报告》 国家体育总局群体司编，北京体育大学出版社。
